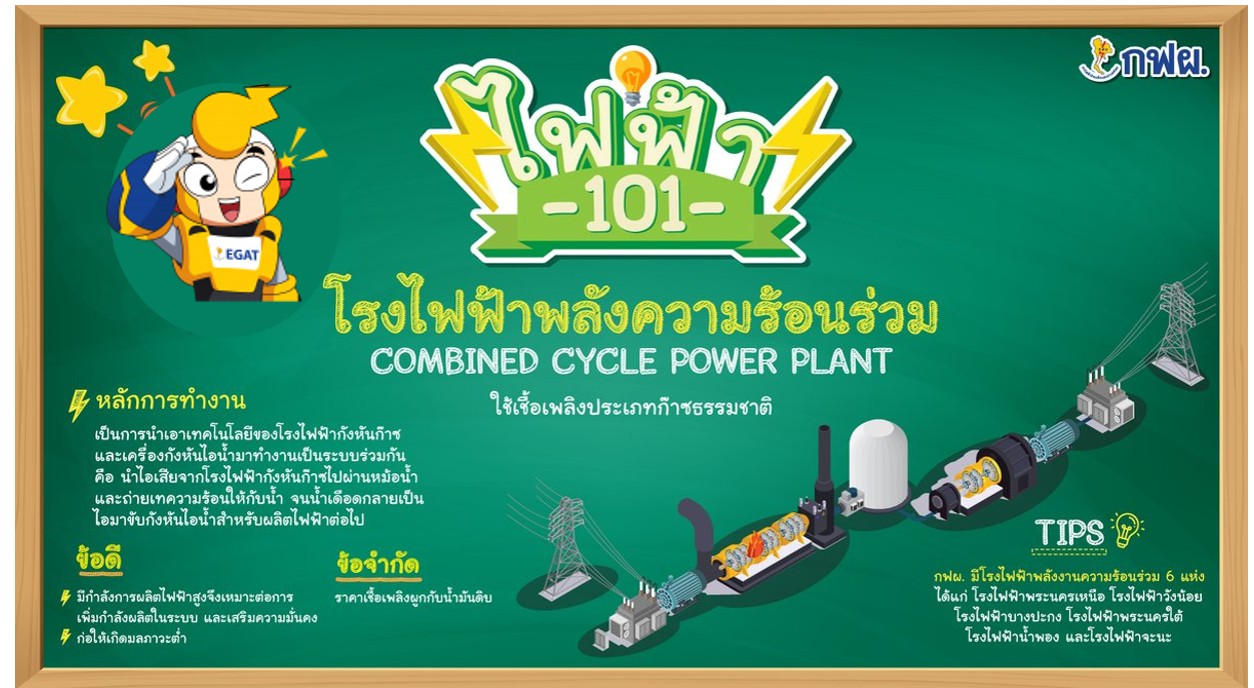

โรงไฟฟ้าพลังความร้อนร่วม (Combined Cycle Power Plant)

ใช้เชื้อเพลิงประเภทก๊าซธรรมชาติ หลักการทำงาน เป็นการนำเอาเทคโนโลยีของโรงไฟฟ้ากังหันก๊าซและเครื่องกังหันไอน้ำมาทำงานเป็นระบบร่วมกัน

ทำงานโดยใช้พลังงานความร้อนจากการเผาไหม้เชื้อเพลิงก๊าซในเครื่องกังหันก๊าซ (Gas Turbine) เป็นแหล่งพลังงานต่อเพลาเข้ากับเครื่องกำเนิดไฟฟ้า (Generator) และใช้ไอร้อน (Hot Air) ที่ออกจากเครื่องกังหันก๊าซเป็นแหล่งกำเนิดพลังงานในการผลิตไอน้ำที่เครื่องผลิตไอน้ำแรงดันสูง (HRSG : Heat Recovery Steam Generator) เพื่อขับเคลื่อนเครื่องกังหันไอน้ำ (Steam Turbine) เพื่อผลิตกระแสไฟฟ้า ส่วนไอน้ำที่ผ่านการใช้งานแล้วจากเครื่องกังหันไอน้ำ จะถูกเปลี่ยนสภาพให้กลายเป็นน้ำ เพื่อนำกลับไปใช้ในกระบวนการผลิตไอน้ำอีกครั้งโดยผ่านเข้าสู่เครื่องควบแน่น (Condenser) และใช้น้ำจากแม่น้ำเจ้าพระยาเป็นน้ำหล่อเย็น แล้วจึงนำไปผ่านหอหล่อเย็น (Cooling Tower) เพื่อลดอุณหภูมิ
